Mesin Pemotong Kumparan (0,3-3)×1600MM

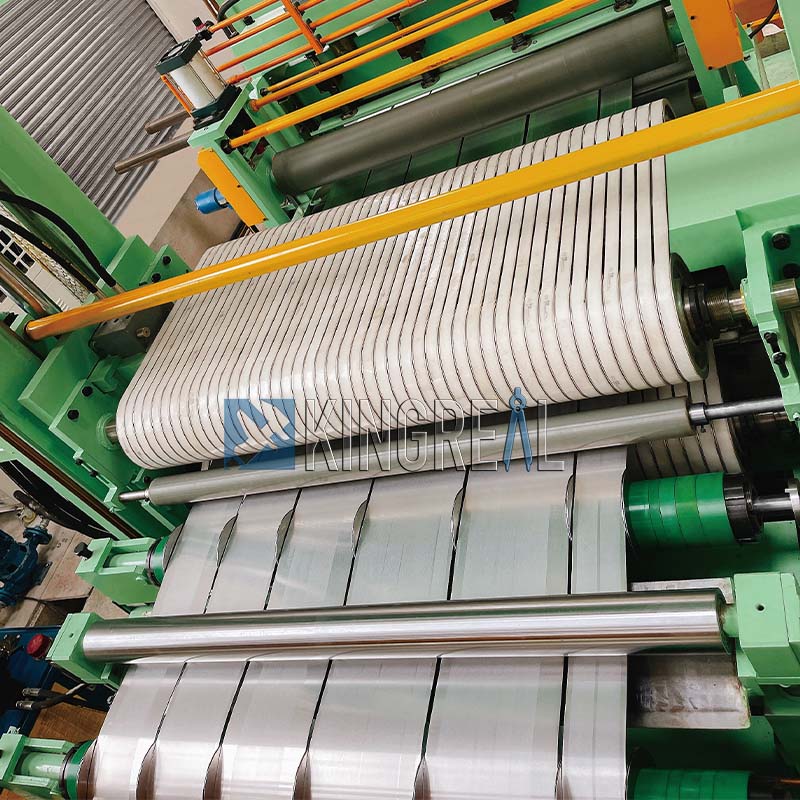

Mesin Pemotong Kumparan KINGREAL (0,3-3)×1600MM digunakan untuk memotong kumparan lembaran logam menjadi lebar yang ditentukan dan akhirnya menggulungnya kembali, yang dapat memproses berbagai material termasuk baja tahan karat, baja galvanis, lembaran canai dingin dan lembaran canai panas, dan rentang ketebalan yang berlaku adalah 0,3-3MM, lebar kumparan umum adalah 1600MM, KINGREAL mendukung desain khusus mesin pemotong logam. KINGREAL dapat menawarkan mesin pemotong gulungan baja dengan berbagai fitur dan desain untuk memenuhi berbagai kebutuhan manufaktur kliennya. Mesin pemotong gulungan dapat dipisahkan menjadi mesin pemotong gulungan pelat tipis, lini pemotong gulungan pelat sedang, dan mesin pemotong baja tebal berdasarkan ketebalan material; mesin pemotong strip sempit, mesin pemotong kepala pemotong pisau ganda, dan mesin pemotong kecepatan tinggi 220/menit dibagi berdasarkan permintaan produksi.

Troli untuk pemuatan gulungan → Mesin pembuka gulungan hidrolik → Pengumpanan 2 rol dan perataan 3 rol → Jembatan putar → Mesin pemotong presisi tinggi → Penggulungan ulang sisa gulungan samping → Pra-pemisah dan mesin penegang peredam → Penggulungan ulang

1. Parameter Material yang Diproses

2. Parameter Jalur Produksi Pemotongan Kumparan

① Penggulung Dek Cantilever

1. Fungsi dari Cantilever Decoiler: Mesin ini membawa gulungan baja, mengencangkan dan melebarkan diameter dalamnya, membuka gulungan dan mengeluarkannya, atau mendaur ulangnya.
Terdiri dari rangka, poros, gulungan yang dapat mengembang dan menyusut, alat penggulung dan penekan, penyangga tambahan, alat rem, dan bagian daya. Alat ini menopang pelat gulungan dan memberikan tegangan pada strip baja.

2. Bangunan
a) Rangka utama: terdiri dari baja, pelat baja A3, dan dudukan bantalan tempa baja #45 yang tidak berubah bentuk setelah pengelasan dan anil;
b) Menggunakan bentuk gulungan ekspansi dorong-tarik tipe geser untuk menaikkan dan mengecilkan gulungan. Gulungan ini memiliki empat pelat lengkung yang terbuat dari baja No. 45, pasangan geser pemotong kawat, dan diameter ekspansi ~<470mm–520mm (ditambah selongsong karet untuk mencapai ~\610mm). Panjang kerja efektif gulungan adalah 1650mm, dan mandrel keseluruhan memastikan bahwa gulungan naik dan turun dalam keadaan konsentris.

②Mesin Pemotong Kecepatan Tinggi

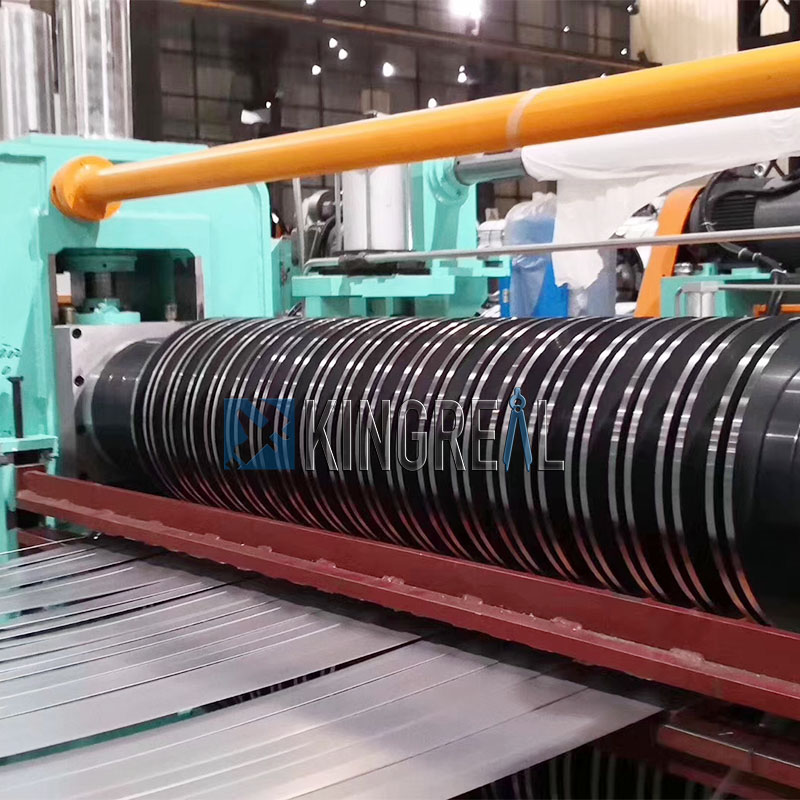

Gulungan strip dapat dipotong memanjang menjadi berbagai lebar menggunakan mesin pemotong. Dengan memvariasikan spacer gabungan, lebar produk yang dipotong dapat disesuaikan secara bebas. Saat menyesuaikan poros pisau, poros atas disesuaikan seperti roda gigi cacing sementara poros bawah tetap diam.

Jarak antara poros atas dan bawah dapat dikontrol secara tepat melalui penyesuaian mode jarak poros pisau yang disinkronkan. Poros pisau atas dan bawah dilengkapi dengan selongsong pelindung untuk pisau di ujung poros, dan menggunakan mur untuk pengencangan aksial. Perangkat utama menggunakan rangka dudukan bermotor yang dapat dibuka dan ditutup (digerakkan motor), sehingga memudahkan penggantian mata pisau.

③Pemisahan awal, Penegang, Rol pemandu

1. Struktur dan tujuan: Setelah dipotong, pisahkan potongan-potongan tersebut agar lebih mudah ditutup dan menghindari penumpukan saat melewati penegang. Terdapat dua set cakram pemisah. Untuk memudahkan penggantian dan pembersihan, poros cakram pemisah dapat dilepas dengan mudah dari sisi pengoperasian.

2. Tujuan dari roller pemandu, yang merupakan tabung baja tanpa sambungan dengan lapisan karet PU dan perlakuan penyeimbangan dinamis T450mm, adalah untuk memandu sabuk ke dalam mesin penggulung.

3. Perangkat palet: terdiri dari sistem penggerak dan rangka. Tujuan dari struktur penggerak hidrolik yang digunakan pada pengangkat perangkat palet adalah untuk menggerakkan papan ke arah penggulung.

Berdasarkan persyaratan spesifik klien dan skenario produksi aktual, KINGREAL merancang fitur kinerja khusus untuk setiap komponen penting dari mesin pemotong gulungan. Secara khusus, desain khusus untuk pemotong utama dan perangkat penegang telah menghasilkan peningkatan signifikan baik dalam efisiensi produksi maupun presisi produk.

Desain Kepala Pemotong Ganda untuk Mesin Pemotong Kumparan

Mesin pemotong utama bertanggung jawab untuk memotong material lembaran format lebar secara presisi memanjang—sesuai dengan lebar yang telah ditentukan—untuk mengubahnya menjadi potongan-potongan sempit yang memenuhi persyaratan produksi tertentu. Desain kepala pemotong ganda memungkinkan pelaksanaan operasi produksi dan penggantian alat secara simultan: sementara satu kepala pemotong aktif terlibat dalam produksi, yang lain dapat menjalani penggantian dan kalibrasi alat secara offline secara paralel. Hal ini menghilangkan kebutuhan untuk menghentikan operasi untuk menunggu penggantian alat, secara efektif meminimalkan waktu henti dan secara signifikan meningkatkan efisiensi pemotongan, sehingga sangat sesuai dengan tuntutan lingkungan produksi berkelanjutan bervolume tinggi.

Desain Ketegangan Sabuk untuk Mesin Pemotong Kumparan

Desain tegangan sabuk terutama digunakan pada jalur pemotongan gulungan untuk material seperti strip baja dan lembaran aluminium, di mana standar ketat mengenai goresan permukaan sangat penting. Dengan menggunakan sabuk atas dan bawah (atau bantalan felt) yang diposisikan simetris, sistem ini dengan lembut namun kuat mengamankan material yang dipotong. Sistem ini memanfaatkan gesekan yang dihasilkan pada antarmuka kontak untuk memberikan tegangan yang seragam dan stabil untuk strip baja selama proses penggulungan ulang. Kunci dari desain ini terletak pada memastikan bahwa sabuk bergerak dalam sinkronisasi sempurna dengan material; dengan menghilangkan selip relatif di seluruh proses, hal ini secara fundamental mencegah goresan permukaan pada material, sehingga menjaga kualitas estetika produk jadi.

★Pengalaman Manufaktur yang Kaya dalam Lini Produksi Pemotongan Kumparan

KINGREAL adalah produsen berpengalaman dengan lebih dari 20 tahun keahlian produksi dan penjualan, dengan fokus pada mesin pemotong gulungan. Perusahaan ini telah berhasil menjual mesin-mesinnya ke berbagai negara di seluruh dunia, seperti Uni Emirat Arab, Vietnam, Turki, Rusia, dan India, dan diakui secara luas oleh pelanggan.

★Kerja Tim Profesional
KINGREAL memiliki tim internal sendiri untuk produksi, penjualan, dan dukungan teknis. KINGREAL berkualifikasi untuk mengelola setiap tahap prosedur, termasuk produksi, penjualan, dan pengiriman.

★Layanan Purna Jual

Untuk memastikan mesin pemotong logam dipasang dan digunakan dengan benar, KINGREAL menyediakan layanan instalasi purna jual baik secara offline maupun online. Sumber daya offline meliputi pengiriman tenaga profesional KINGREAL ke pabrik pelanggan untuk memberikan bantuan instalasi di lokasi, sedangkan sumber daya online mencakup pelajaran video dan panduan teknik online yang komprehensif.

KINGREAL berkomitmen untuk menyediakan berbagai solusi manufaktur mesin pemotong logam kepada pelanggan guna memenuhi kebutuhan spesifik berbagai industri dan pelanggan. Sejauh ini, mesin pemotong logam tugas berat KINGREAL, lini pemotong logam kecepatan tinggi, mesin pemotong baja, mesin pemotong logam dengan laminasi, mesin pemotong logam kepala pemotong ganda, dan mesin pemotong gulungan lainnya telah berhasil dikirim ke banyak negara, termasuk Rusia, India, Arab Saudi, Turki, dan Uni Emirat Arab.
